1低頻紋波
低頻紋波是與輸出電路的濾波電容容量相關。因?yàn)殚_關電源體積的約束，電解電容的容量不可能無約束地添加，導致輸出低頻紋波的殘留，該輸出紋波頻率隨整流電路方式的不同而不同。
一般的開關電源由AC/DC和DC/DC兩部分組成。AC/DC的基本結構為整流濾波電路，它輸出的直流電壓中含有溝通低頻紋波，其頻率為輸入溝通電源頻率的二倍，幅值與電源輸出功率及濾波電容容量有關，一般控制在10%以內。該溝通紋波經DC/DC變換器衰減后，在開關電源輸出端表現為低頻噪聲，其大小由DC/DC變換器的變比和控制系統的增益決定。
1低頻紋波
低頻紋波是與輸出電路的濾波電容容量相關。因?yàn)殚_關電源體積的束縛，電解電容的容量不或許無束縛地添加，導致輸出低頻紋波的殘留，該輸出紋波頻率隨整流電路方式的不同而不同。
一般的開關電源由AC/DC和DC/DC兩部分組成。AC/DC的基本結構為整流濾波電路，它輸出的直流電壓中含有交流低頻紋波，其頻率為輸入交流電源頻率的二倍，幅值與電源輸出功率及濾波電容容量有關，一般操控在10%以內。該交流紋波經DC/DC變換器衰減后，在開關電源輸出端表現為低頻噪聲，其巨細由DC/DC變換器的變比和操控系統的增益決定。

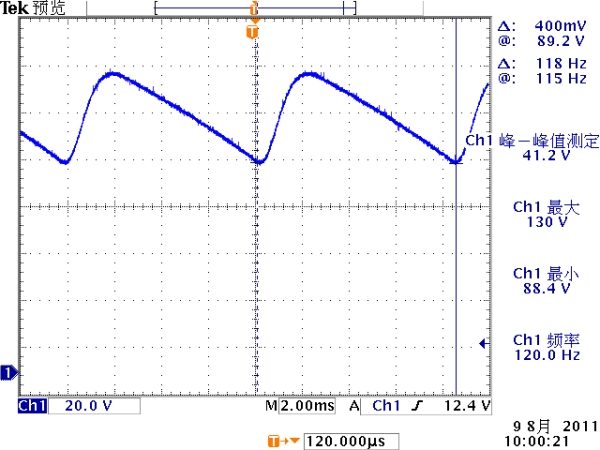

（低頻紋波）
例如：對普通24V電源來說，電壓型操控DC/DC變換器的紋波克制比一般為45～50dB，其輸出端的低頻交流紋波有效值為60～120mV。電流型操控DC/DC變換器的紋波克制比稍有前進，但其輸出端的低頻交流紋波仍較大。若要實現開關電源的低紋波輸出，則有必要對低頻電源紋波采納濾波方法。可采用前級預穩壓和增大DC/DC變換器閉環增益來消除。
2低頻紋波的克制
a、加大輸出低頻濾波的電感，電容參數，使低頻紋波下降到所需的目標。
b、采用前饋操控法，下降低頻紋波分量。
3高頻紋波
高頻紋波噪聲來源于高頻功率開關變換電路，在電路中，經過功率器件對輸入直流電壓進行高頻開關變換然后整流濾波再完成穩壓輸出的，在其輸出端含有與開關作業頻率相同頻率的高頻紋波，其對外電路的影響巨細主要和開關電源的變換頻率、輸出濾波器的結構和參數有關，規劃中盡量前進功率變換器的作業頻率，能夠削減對高頻開關紋波的濾波要求。

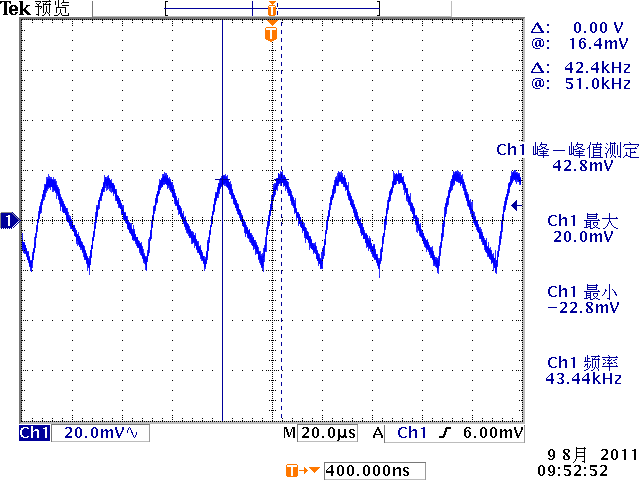

（高頻紋波）
4高頻紋波的按捺
a、進步開關電源工作頻率，以進步高頻紋波頻率，有利于按捺輸出高頻紋波。
b、加大輸出高頻濾波器，能夠按捺輸出高頻紋波。
c、采用多級濾波。

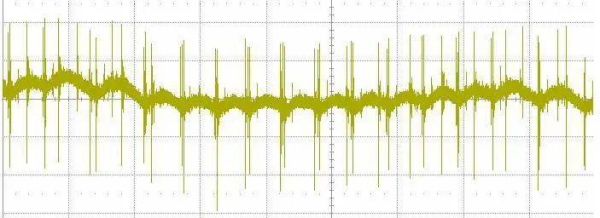

5共模紋波噪聲
由于功率器件與散熱器底板和變壓器原、副邊之間存在寄生電容，導線存在寄生電感，因而當矩形波電壓作用于功率器件時，開關電源的輸出端因而會發生共模紋波噪聲。減小與操控功率器件、變壓器與機殼地之間的寄生電容，并在輸出側加共模按捺電感及電容，可減小輸出的共模紋波噪聲。
6共模紋波噪聲
a.輸出選用專門規劃的EMI濾波器
b.下降開關毛刺起伏
7超高頻諧振噪聲
超高頻諧振噪聲首要來源于高頻整流二極管反向康復時二極管結電容、功率器件開關時功率器件結電容與線路寄生電感的諧振，頻率一般為1～10MHz，經過選用軟康復特性二極管、結電容小的開關管和削減布線長度等方法能夠削減超高頻諧振噪聲。

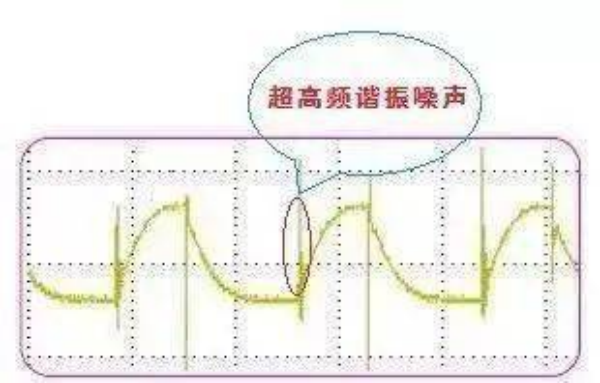

（超高頻諧振噪聲）
8超高頻諧振噪聲的按捺
經過選用軟康復特性二極管、結電容小的開關管和削減布線長度等辦法能夠削減超高頻諧振噪聲。
9閉環調理操控引起的紋波噪聲
開關電源都需對輸出電壓進行閉環操控，調理器參數規劃的不適當也會引起紋波。當輸出端波動時經過反應網絡進入調理器回路，或許導致調理器的自激振蕩，引起附加紋波。此紋波電壓一般沒有固定的頻率。

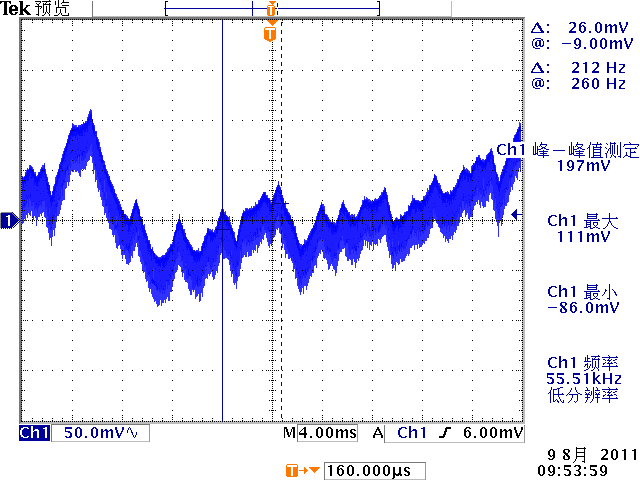

（閉環調理操控引起的紋波噪聲）
10閉環調理操控引起的紋波噪聲的按捺
在開關直流電源中，往往因調理器參數挑選不適當會引起輸出紋波的增大，這部分紋波可經過以下方法進行按捺。
a、在調理器輸出添加對地的補償網絡，調理器的補償可按捺調理器自激引起的紋波增大。
b、合理挑選閉環調理器的開環擴大倍數和閉環調理器的參數，開環擴大倍數過大有時會引起調理器的振蕩或自激，使輸出紋彼含量添加，過小的開環擴大倍數使輸出電壓穩定性變差及紋波含量添加，所以調理器的開環擴大倍數及閉環調理器的參數要合理選取，調試中要根據負載狀況進行調理。
c、在反應通道中不添加純滯后濾波環節，使延時滯后降到最小，以添加閉環調理的快速性和及時性，對按捺輸出電壓紋波是有益的。
（低頻紋波）
例如：對普通24V電源來說，電壓型操控DC/DC變換器的紋波按捺比一般為45～50dB，其輸出端的低頻溝通紋波有效值為60～120mV。電流型操控DC/DC變換器的紋波按捺比稍有進步，但其輸出端的低頻溝通紋波仍較大。若要實現開關電源的低紋波輸出，則必須對低頻電源紋波采取濾波辦法。可采用前級預穩壓和增大DC/DC變換器閉環增益來消除。
2低頻紋波的按捺
a、加大輸出低頻濾波的電感，電容參數，使低頻紋波降低到所需的指標。
b、采用前饋操控法，降低低頻紋波重量。
3高頻紋波
高頻紋波噪聲來源于高頻功率開關變換電路，在電路中，通過功率器件對輸入直流電壓進行高頻開關變換然后整流濾波再完成穩壓輸出的，在其輸出端含有與開關作業頻率相同頻率的高頻紋波，其對外電路的影響大小主要和開關電源的變換頻率、輸出濾波器的結構和參數有關，規劃中盡量進步功率變換器的作業頻率，可以削減對高頻開關紋波的濾波要求。

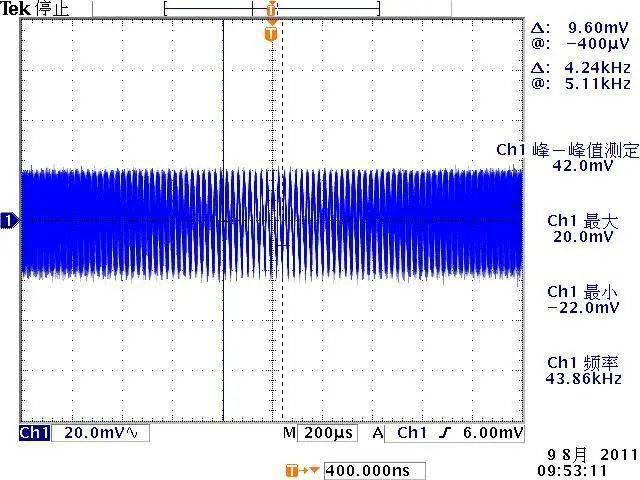

（高頻紋波）
4高頻紋波的抑制
a、提高開關電源工作頻率，以提高高頻紋波頻率，有利于抑制輸出高頻紋波。
b、加大輸出高頻濾波器，可以抑制輸出高頻紋波。
c、采用多級濾波。

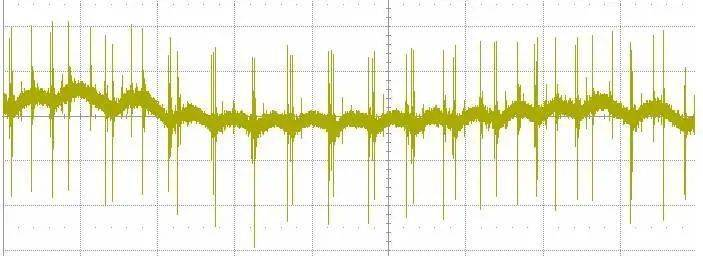

5共模紋波噪聲
由于功率器件與散熱器底板和變壓器原、副邊之間存在寄生電容，導線存在寄生電感，因此當矩形波電壓作用于功率器件時，開關電源的輸出端因此會產生共模紋波噪聲。減小與控制功率器件、變壓器與機殼地之間的寄生電容，并在輸出側加共模抑制電感及電容，可減小輸出的共模紋波噪聲。
6共模紋波噪聲
a.輸出選用專門設計的EMI濾波器
b.下降開關毛刺起伏
7超高頻諧振噪聲
超高頻諧振噪聲首要來源于高頻整流二極管反向恢復時二極管結電容、功率器材開關時功率器材結電容與線路寄生電感的諧振，頻率一般為1～10MHz，通過選用軟恢復特性二極管、結電容小的開關管和削減布線長度等辦法可以削減超高頻諧振噪聲。

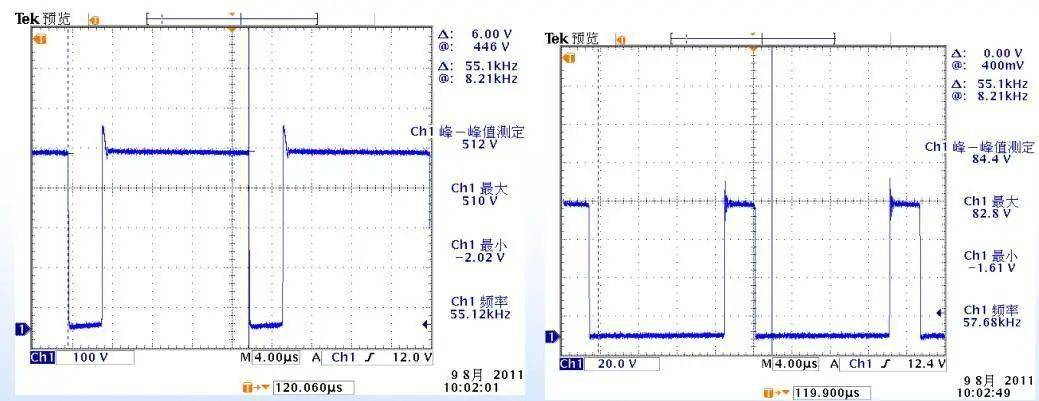

（超高頻諧振噪聲）
8超高頻諧振噪聲的抑制
通過選用軟恢復特性二極管、結電容小的開關管和減少布線長度等措施可以減少超高頻諧振噪聲。
9閉環調節控制引起的紋波噪聲
開關電源都需對輸出電壓進行閉環控制，調節器參數設計的不適當也會引起紋波。當輸出端波動時通過反饋網絡進入調節器回路，可能導致調節器的自激振蕩，引起附加紋波。此紋波電壓一般沒有固定的頻率。
（閉環調節控制引起的紋波噪聲）
10閉環調節控制引起的紋波噪聲的抑制
在開關直流電源中，往往因調節器參數選擇不適當會引起輸出紋波的增大，這部分紋波可通過以下方法進行抑制。
a、在調節器輸出增加對地的補償網絡，調節器的補償可抑制調節器自激引起的紋波增大。
b、合理選擇閉環調節器的開環放大倍數和閉環調節器的參數，開環放大倍數過大有時會引起調節器的振蕩或自激，使輸出紋彼含量增加，過小的開環放大倍數使輸出電壓穩定性變差及紋波含量增加，所以調節器的開環放大倍數及閉環調節器的參數要合理選取，調試中要根據負載狀況進行調節。
c、在反饋通道中不增加純滯后濾波環節，使延時滯后降到最小，以增加閉環調節的快速性和及時性，對抑制輸出電壓紋波是有益的。
